FBO Designer

FBO Designer là extension cho Cursor giúp thiết kế form FBO ngay trong IDE: mở file controller, nhìn layout qua Blueprint, kéo thả control, chỉnh biên cột, rồi sửa XML mà không rời ide.

Tại sao nên dùng

• Thiết kế form FBO trực tiếp trên file Dir / Filter / Grid
• Blueprint mặc định: thước px, slot, colspan, split, anchor đọc layout từ XML thuần
• Kéo thả, thêm hàng / field / cột, đổi chỗ control
• Sinh script khai báo lọc nhanh và thêm cột database
• Ctrl+click (hoặc double click) nhảy đúng file / dòng khai báo entity và Include

Tính năng chính

1. Blueprint (layout + debug tài nguyên)

Blueprint là lớp thiết kế mặc định trên form đang mở:

• Thước đo pixel, khung slot, số colspan, vạch split, anchor, move, drag and drop
• Form có view@split / category@split render đúng runtime
• Chọn ô để xem khai báo field, file nguồn và nơi khai báo
• Xem stylesheet đang nạp, ảnh đang dùng (kích thước file / render / sprite)
• Nạp lại resource khi cần làm mới cache hoặc kiểm tra lỗi hình ảnh

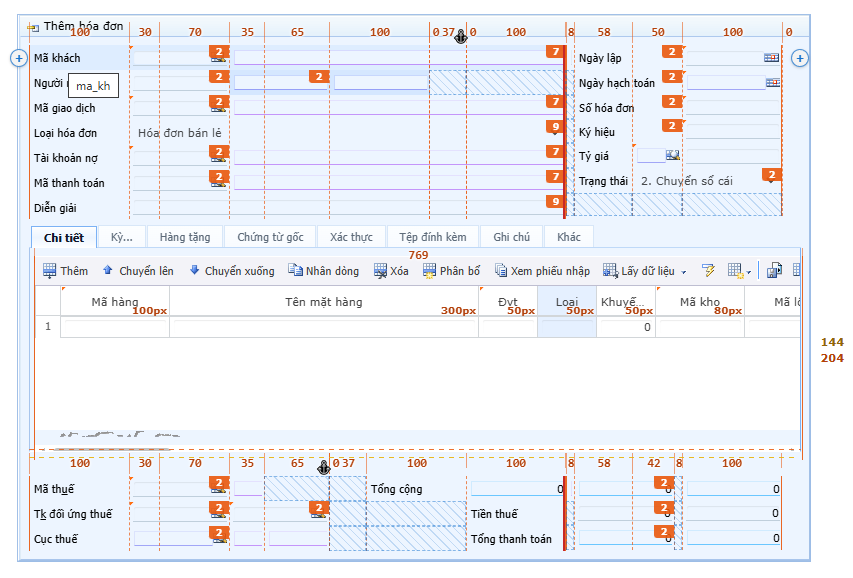

Blueprint trên form chứng từ: thước cột, slot trống, nhãn colspan và vùng split.

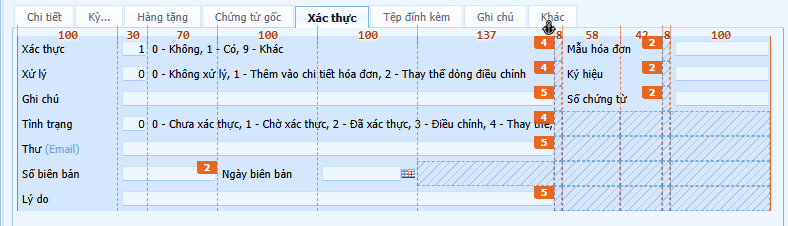

Tab và vùng nội dung — neo / split đọc được ngay trên design.

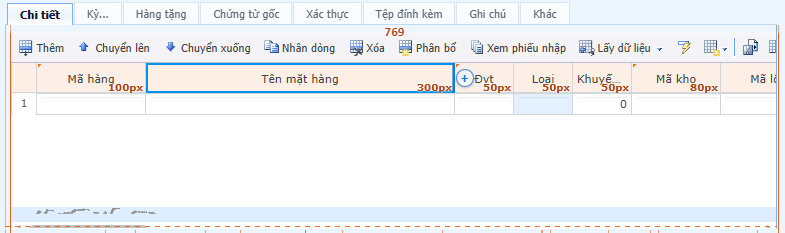

Lưới chi tiết: bề rộng cột (px) và nút (+) chèn cột giữa các header.

2. Tạo script: khai báo lọc và thêm cột

Hai lệnh riêng — sinh script chạy trên database khách, nặng hơn thao tác kéo thả trên design:

Mở file lưới / form FBO → chuột phải → FBO Designer, hoặc Command Palette.

Menu chuột phải trên file .xml / .f: mở designer, khai báo lọc, sinh script thêm cột.

Khai báo lọc nhanh

1. Mở file trong App_Data\Controllers\Grid
2. Chạy lệnh hoặc Ctrl+Alt+F
3. Chọn cột cần lọc; chấp nhận sửa XML nếu thiếu allowFilter / %Control.Filter;
4. Chạy script SQL trên database sys của khách theo đúng controller
5. Dòng chưa rõ bảng nguồn được đánh dấu, không che điểm chưa biết

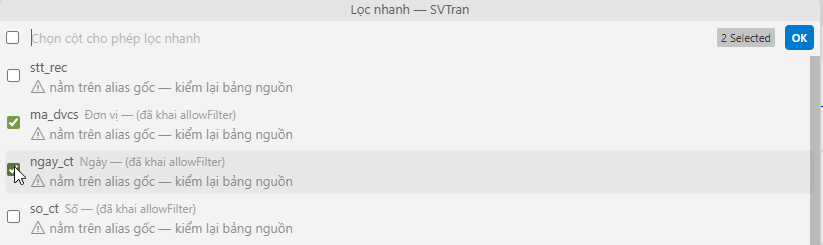

Hộp thoại chọn cột lọc nhanh — tick cột cần bật, dòng chưa rõ bảng nguồn có cảnh báo.

Sinh script thêm cột

Chạy Sinh script thêm cột cho field mới trên form/lưới: extension dò field chưa có cột trên database, tick field cần sinh SQL, rồi mở script để chạy trên DB khách.

Chọn field thiếu cột trên bảng (vd. chia kỳ) — bỏ tick field không muốn sinh script.

• Giải &Entity; / Config: biết hàng đến từ file nào
• Ctrl+click hoặc double click mở đúng chỗ khai báo
• Sửa control từ entity: hỏi ghi vào file gốc hay phân giải inline (entityEditTarget)

Kích hoạt License

Mọi tính năng Designer chỉ chạy khi đã có License Key hợp lệ trên máy của bạn.

1. Lấy Machine ID

1. Cài / mở extension FBO Designer.
2. Mở Settings (Ctrl+,) → gõ FBO Designer hoặc machineId.
3. Copy giá trị Machine Id (chuỗi hex, ví dụ aec330dc91f04a326cf470d5d2ddad61).

Gửi Machine Id + tên công ty / bộ phận cho người cấp license (admin nội bộ).

2. Nhận và dán License Key

1. Admin phát hành key (thường dạng FBO1...., hạn dùng theo thỏa thuận).
2. Trong Settings → FBO Designer → License Key, dán toàn bộ key rồi Enter / lưu.
3. Extension kích hoạt offline: không cần gọi server khi dùng hàng ngày.

Khi thành công, License Key vẫn hiện trong Settings để bạn đối chiếu. Xóa hết ô License Key = hủy kích hoạt trên máy đó.

3. Khi bị khóa

Machine Id gắn với máy; đổi máy / cài lại Windows thường cần key mới (hoặc key đã gồm Machine Id máy mới).

Cách dùng nhanh

1. Mở bằng chuột phải hoặc lệnh

1. Mở file controller trong App_Data/Controllers/Dir, Filter hoặc Grid (.xml / .f).
2. Chuột phải → FBO Designer → Mở giao diện giả lập FBO, hoặc Command Palette / Ctrl+Alt+O.
3. Panel luôn render theo file đang active: sửa XML bên trái, form bên phải.

2. Kéo thả, thêm hàng / cột / control, swap

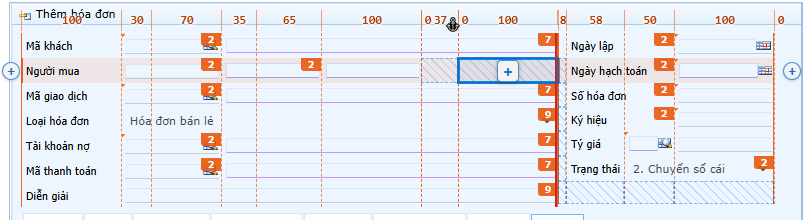

Rê chuột lên hàng → + mép ngoài thêm hàng; chọn slot trống → (+) thêm field.

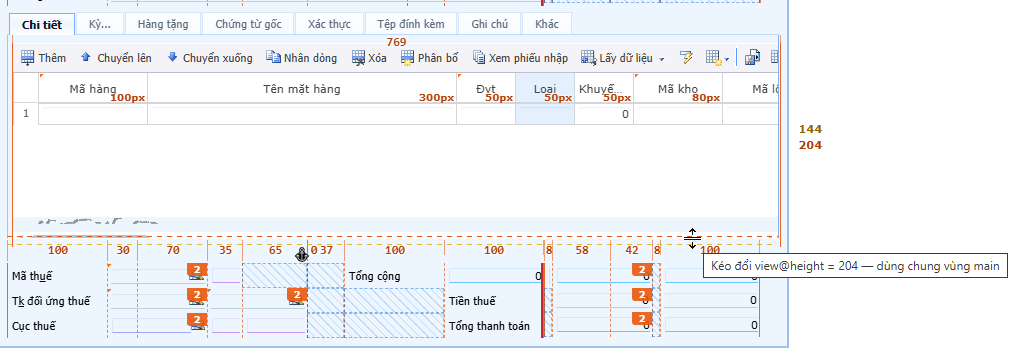

Kéo mép dưới tab để đổi view@height; vùng main dùng chung chiều cao.

Dời và đổi chỗ (swap)

• Kéo control sang slot trống → dời.
• Kéo lên control khác cùng hàng → đổi chỗ (swap token, giữ pattern/slot — kể cả khác colspan).

Thêm hàng

• Rê chuột lên hàng form → nút + ngoài mép (một nút, hoặc hai nút khi vùng có split) → thêm hàng trống bên dưới.
• Form split: + trái / + phải chèn slot trống một nửa và dồn nửa kia của các hàng phía dưới lên (tới trước hàng nhúng lưới Detail), nửa còn lại không bị đẩy xuống dòng trống thừa.
• Tab chỉ chứa lưới Detail không hiện + thêm hàng form.
• Hàng / nửa hàng toàn slot trống giữ chiều cao gần hàng có ô nhập (~24px).

Thêm control (field)

• Bấm slot trống (ô gạch chéo) → (+) giữa ô → thêm field đúng chỗ đó.

Thêm / chỉnh cột lưới

• Trên header lưới: nút (+) giữa các cột để chèn cột mới tại vị trí đó.

Tách / gộp biên cột form (Tách / ◄Gộp / Gộp►)

Bấm con số px trên dải thước phía trên bảng. Thanh lệnh:

• Tách — chia cột đang chọn thành hai (hỏi bề rộng; mặc định chia đôi, tổng giữ nguyên).
• ◄Gộp / Gộp► — gộp với cột liền trái hoặc liền phải; bề rộng mới = tổng hai cột cũ.

Đây không phải tay cầm xanh ở mép ô. Tay cầm xanh đổi số cột một control đang trải (trong danh sách biên sẵn có), chỉ ảnh hưởng một hàng. Ba nút trên thước đổi danh sách biên dùng chung — mọi hàng đọc cùng <item value="100, 60, 90"> (header, footer, tab không có columns riêng, kể cả Include) đều được viết lại. Designer báo rõ số hàng / số file trước khi ghi.

Từ chối thay vì đoán:

• Gộp hai cột đang giữ hai control khác nhau — bỏ một control trước.
• Gộp đúng vào vạch split đang trỏ — đổi split trước.

anchor và split được dời theo chỉ số cột ở mọi trường hợp còn lại.

Xóa

• Delete xóa control trên form.
• Shift+Delete xóa luôn khai báo <field> khi được hỗ trợ.

Ý nghĩa màu trên design

• Cam: mốc đo layout, số px blueprint, nhãn colspan
• Xanh dương: vùng đang chọn, ô trống thao tác được, đường/khung phụ trợ
• Xám: ô trống từ Include / nguồn ngoài thường không sửa như ô nội bộ
• Đỏ: vùng chia tách, thao tác xóa, hoặc vị trí kéo không hợp lệ
• Xanh lá: vị trí hợp lệ khi đang dời control
• Nền cam nhạt: hàng đang chọn

Một số màu còn bám theme (dark/light) nên nhìn thực tế có thể hơi khác.

Biểu tượng và nút thao tác

Đóng góp

Báo lỗi, đề xuất thiết kế gửi trực tiếp cho NGUYENTDH
